Drainagesystem für trockene Keller: Planung und Einbau nach DIN 4095

Stell dir vor, du gehst in deinen Keller. Es riecht muffig, die Wände sind feucht, und vielleicht siehst du sogar erste Schimmelflecken. Viele Hauseigentümer greifen dann sofort zur Farbe oder zum Sanierputz. Aber oft ist das nur Kosmetik. Das eigentliche Problem liegt meist im Erdreich rund um das Fundament. Hier staut sich Wasser, das irgendwann durch den Druck in die Bausubstanz eindringt. Die Lösung? Eine fachgerechte Kellerdrainage. Sie leitet Sicker- und Regenwasser kontrolliert vom Gebäude weg, bevor es Schaden anrichten kann.

Laut einer Einschätzung des Herstellers FRÄNKISCHE könnten 90 Prozent aller Bauschäden im Kellerbereich verhindert werden, wenn eine solche Entwässerung von Anfang an richtig geplant wäre. Trotzdem wird sie bei Altbauten oft vergessen oder falsch ausgeführt. Warum das so kritisch ist und wie du ein solches System planst und einbaust, damit dein Keller wirklich trocken bleibt, schauen wir uns jetzt genau an.

Warum eine Drainage mehr ist als nur ein Rohr im Graben

Viele verwechseln Abdichtung mit Dränung. Dabei machen sie zwei völlig unterschiedliche Jobs. Eine Abdichtung (wie Bitumen oder Flüssigkunststoff) blockiert das Wasser physikalisch. Eine Drainage hingegen nimmt das Wasser auf und führt es ab. In Gebieten mit hohem Grundwasserstand oder stark tonhaltigen Böden reicht Abdichten allein oft nicht aus. Der hydrostatische Druck wird einfach zu groß.

Hier kommt die Norm ins Spiel: Die DIN 4095 regelt in Deutschland den "Stand der Technik" für Dränsysteme. Sie legt fest, wie tief der Graben sein muss, welches Gefälle nötig ist und welche Materialien verwendet werden dürfen. Ignorierst du diese Vorgaben, riskierst du, dass die Anlage nach wenigen Jahren versagt oder das Wasser sogar noch tiefer ins Haus zieht.

Profis wie die Experten von ISOTEC betonen immer wieder: Eine Drainage ersetzt keine Abdichtung, sondern ergänzt sie sinnvoll. Zusammen bilden sie einen Schutzgürtel um dein Haus. Ohne die Drainage steht die Abdichtung unter Dauerstress. Mit ihr entspannt sich die Lage erheblich.

Die wichtigsten Komponenten eines funktionierenden Systems

Ein gutes Drainagesystem besteht nicht nur aus einem Loch im Boden. Es ist ein Zusammenspiel aus mehreren Schichten, die perfekt aufeinander abgestimmt sein müssen. Wenn eine Komponente fehlt oder falsch dimensioniert ist, funktioniert das ganze System nicht.

• Drainagerohre: Hier sind ausschließlich Vollsickerrohre aus Hart-PVC zulässig. Diese Rohre haben feine Schlitze, durch die Wasser eindringen kann, aber Erde draußen bleibt.
• Kiespackung: Um das Rohr herum muss mindestens 15 cm Kies liegen. Unten grober Kies (16-32 mm), oben feinerer (0/32 mm). Das dient als Filter und Verteiler.
• Filtervlies: Das ist der wichtigste Punkt, den Heimwerker oft übersehen. Die gesamte Kiespackung muss lückenlos mit einem speziellen Drainagevlies ummantelt sein. Fehlt das, setzt sich der Kies mit Feinteilen aus dem Boden zu. Das Rohr verstopft, das Wasser staut sich.
• Kontrollschächte: An jeder Ecke und an Richtungswechseln brauchst du T-Stücke mit Deckeln. Nur so kannst du später prüfen, ob das Wasser abfließt, und das System reinigen.

Ohne dieses Vlies ist deine Investition nach zwei, drei Jahren oft wertlos. Die Bodenteilchen wandern durch den Kies und setzen die Poren des Rohres zu. Dann hilft auch kein Gefälle mehr.

Planung: Tiefe, Gefälle und Standortanalyse

Bevor du den ersten Spatenstich machst, musst du wissen, was unter der Erde passiert. Wie hoch steht das Grundwasser? Ist der Boden sandig oder lehmig? Lehmige Böden halten Wasser länger zurück und erfordern eine sorgfältigere Planung als sandige Böden, die Wasser schnell durchlassen. Dipl.-Ing. Thomas Müller von der Deutschen Gesellschaft für Geotechnik warnt: Nicht korrekt dimensionierte Drainagen können bei hohem Grundwasser den Wassereintrag sogar erhöhen.

Für die konkrete Planung gelten klare Regeln:

1. Grabenbreite und -tiefe: Der Graben sollte 60 bis 80 cm tief sein. Wichtig ist die Höhe des Rohrscheitels (die Oberseite des Rohres). Er muss 20 bis 30 cm unter der Fundamentoberkante liegen. So wird das Fundament entlastet, ohne dass das Wasser direkt an die Wand drückt.
2. Gefälle: Mindestens 0,5 Prozent, besser 2 bis 3 Prozent. Je steiler, desto schneller fließt das Wasser ab. Zu flach bedeutet Stillstand und Verstopfung.
3. Ablauf: Wohin mit dem Wasser? Du hast zwei Optionen: Anschluss an die Kanalisation oder Versickerung in einer Rigole (ein unterirdischer Speicher aus Betonringen oder Kies). Für die Rigole brauchst du Platz und oft eine Genehmigung. Bei Starkregenereignissen, die durch den Klimawandel häufiger werden, ist die Kapazität der Kanalisation manchmal begrenzt. Dann ist die Versickerung im eigenen Garten die bessere Wahl, vorausgesetzt, der Boden lässt es zu.

Mach vorher einen Versickerungstest. Grabe ein kleines Loch, fülle es mit Wasser und schau, wie schnell es verschwindet. Bleibt das Wasser tagelang stehen, wird eine Rigole dort kaum funktionieren.

Einbau Schritt für Schritt: Vom Aushub bis zur Abdeckung

Der Einbau ist Schwerstarbeit. Für ein Einfamilienhaus solltest du mindestens fünf bis sieben Tage einplanen, wenn du mit einem Minibagger arbeitest. Die Miete für so einen Bagger kostet etwa 180 Euro pro Tag. Wenn du selbst buddelst, rechne mit deutlich mehr Zeit.

So gehst du vor:

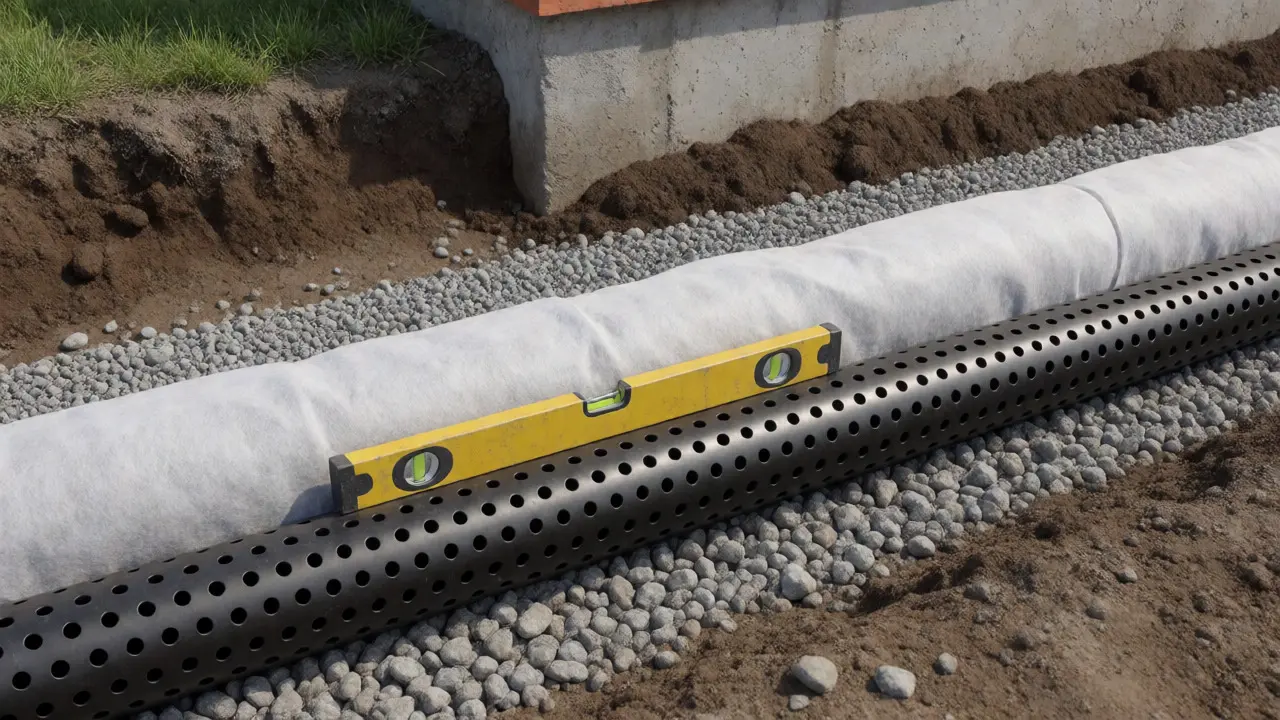

Zuerst gräbst du den Graben entlang der Kellerwand. Achte darauf, dass die Sohle sauber und gleichmäßig ist. Dann legst du die untere Kiesschicht. Jetzt kommt das Rohr rein. Vergiss nicht, die Endstücke mit Stopfen zu versehen, damit kein Kies von hinten eindringt. Verbinde die Rohrstücke mit Muffen und setze an den Ecken die Kontrollschächte ein. Überprüfe ständig das Gefälle mit einer Wasserwaage oder einem Laser. Ein Fehler von wenigen Millimetern summiert sich über zehn Meter schnell auf.

Anschließend füllst du die Seiten und die obere Schicht mit Kies auf. Jetzt kommt das Vlies. Wickel es wie ein Geschenk um die Kiespackung. Achte darauf, dass sich die Bahnen mindestens 10 bis 15 cm überlappen. Zum Schluss füllst du den Rest des Grabens mit Mutterboden auf und verdichtest ihn vorsichtig. Nicht zu fest, sonst bricht das Rohr.

Wartung und typische Fehlerquellen

Deine Arbeit ist nach dem Zuschütten nicht getan. Eine Drainage braucht Pflege. Prof. Dr. Klaus Richter von der TU München stellte fest, dass 30 Prozent der installierten Drainagen nicht den Anforderungen entsprechen - oft wegen fehlender Wartung. Was passiert, wenn man nichts tut? Wurzeln finden ihren Weg in die Schlitze. Sedimente setzen sich ab. Irgendwann steht das Wasser im Schacht.

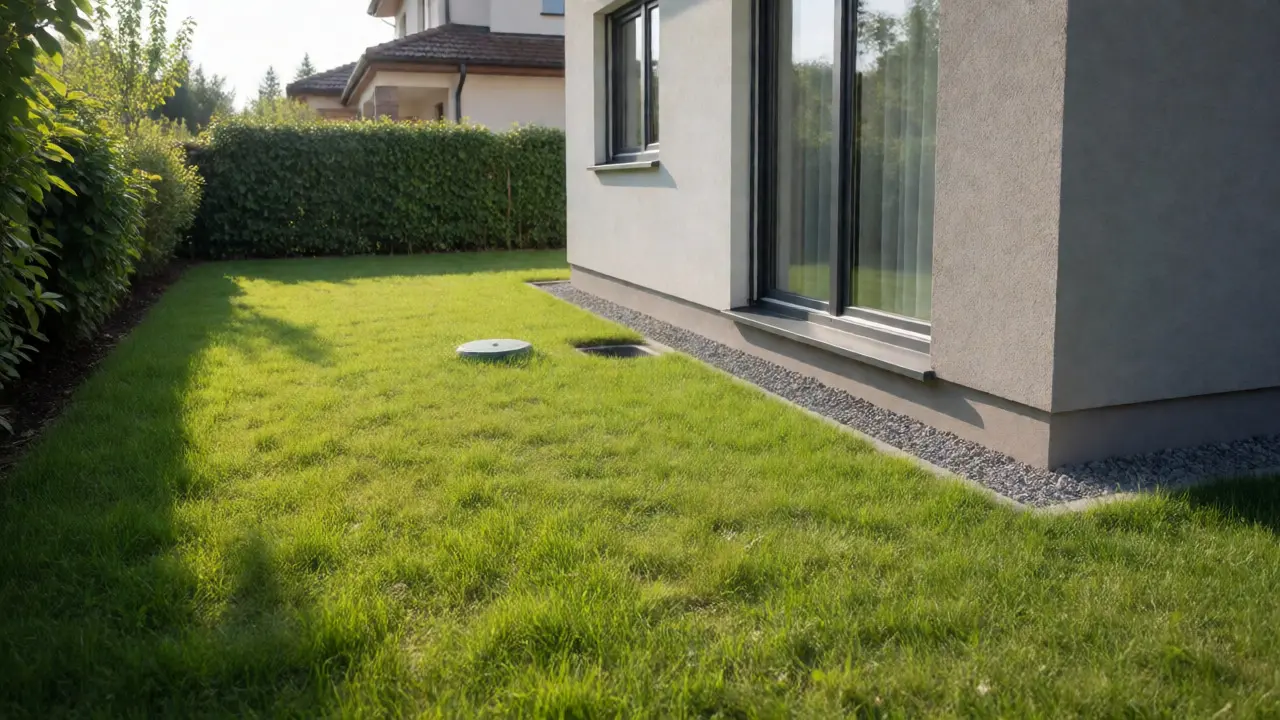

Empfehlung: Lass die Anlage einmal jährlich von einem Fachbetrieb spülen. Oder mach es selbst: Öffne die Schächte, schau rein, ob Wasser steht. Wenn ja, nutze eine Hochdruckspülung. Viele Hersteller wie FRÄNKISCHE garantieren bei fachgerechter Installation und Wartung eine Lebensdauer von 50 Jahren. Das ist eine solide Investition in den Werterhalt deines Hauses.

Typische Fehler, die du vermeiden solltest:

• Zu wenig Gefälle (unter 0,5 %): Wasser fließt nicht ab, es steht still.
• Fehlendes oder beschädigtes Vlies: Die Drainage setzt sich zu.
• Falscher Kies: Rundkorn statt Bruchkies oder falsche Körnung.
• Keine Schächte: Keine Möglichkeit zur Kontrolle oder Reinigung.

Denke daran: Eine Drainage ist kein Wundermittel gegen alles. Wenn dein Keller massive Risse hat oder die Abdichtung komplett fehlt, hilft die beste Drainage allein nicht. Sie senkt den Druck, aber sie heilt keine kaputte Hülle. Prüfe immer zuerst die Ursache der Feuchtigkeit mit einem Fachmann, bevor du mit dem Baggern beginnst.
