Stellen Sie sich vor, Sie öffnen den Wasserhahn, um ein Glas zu trinken. Was fließt heraus? Frisches, keimfreies Leitungswasser - oder eine Mischung aus Chemikalien, die eigentlich nur dazu da sind, Ihre Heizungsrohre vor Rost zu schützen? Das ist kein Horrorszenario, sondern genau das Risiko, das die strenge Trennung von Trinkwasser ist Leitungswasser, das für den menschlichen Verzehr bestimmt ist und höchsten hygienischen Standards entsprechen muss und Heizungswasser abbaut. Früher war es üblich, beide Systeme direkt zu verbinden. Heute verbietet die Trinkwasserverordnung (TrinkwV) ist das deutsche Gesetz, das die Qualität des Trinkwassers regelt und seit November 2011 die Systemtrennungspflicht vorsieht diese Praxis strikt. Wenn Sie planen, renovieren oder neu bauen, ist die korrekte Planung der Systemtrennung nicht nur eine Formalität, sondern eine gesundheitliche Notwendigkeit.
Viele Hausbesitzer unterschätzen die Komplexität dieses Themas. Es geht nicht einfach darum, zwei Rohre nicht zu verknüpfen. Es erfordert spezielle Armaturen, genaue Berechnungen und das Verständnis dafür, wie Druck und Temperatur in Ihrem Gebäude interagieren. Ein Fehler bei der Planung kann dazu führen, dass teure Nachrüstungen nötig werden oder, schlimmer noch, dass das Trinkwasser kontaminiert wird. In diesem Artikel zeigen wir Ihnen Schritt für Schritt, wie Sie die Systemtrennung fachgerecht planen, welche Normen Sie beachten müssen und wo die häufigsten Fallstricke liegen.
Warum die Systemtrennung gesetzlich vorgeschrieben ist
Die Pflicht zur Installation von Systemtrennern entstand aus bitteren Erfahrungen. In der Vergangenheit wurden Heizungssysteme oft mit demselben Wasser gefüllt wie die Trinkwasserleitung. Um Korrosion in den Heizkörpern und Leitungen zu verhindern, wurden jedoch Inhibitoren, Biozide und andere Chemikalien zugesetzt. Diese Stoffe sind giftig und dürfen auf keinen Fall in den menschlichen Körper gelangen.
Laut der Deutsche Verein des Gas- und Wasserfaches (DVGW) ist der Fachverband, der Richtlinien für Gas- und Wasserinstallationen in Deutschland erstellt und überwacht ist die Systemtrennung zwingend erforderlich, um die Gesundheit der Bewohner zu schützen. Die aktuelle Trinkwasserverordnung, die zuletzt im Jahr 2018 aktualisiert wurde, macht deutlich: Eine direkte Verbindung zwischen dem öffentlichen Wassernetz und einer Anlage, die mit chemisch behandeltem Wasser betrieben wird, ist verboten. Der Hauptgrund ist das sogenannte Rückfließen. Bei einem Druckabfall im Wassernetz - zum Beispiel durch einen gebrochenen Rohrbruch in der Straße oder beim Löschen eines Brandes - könnte das unter Druck stehende Heizungswasser zurück in die Trinkwasserleitung gedrückt werden. Ohne einen physikalischen Trenner wäre Ihr Trinkwasser sofort verseucht.
Die Technik dahinter: So funktioniert ein Systemtrenner

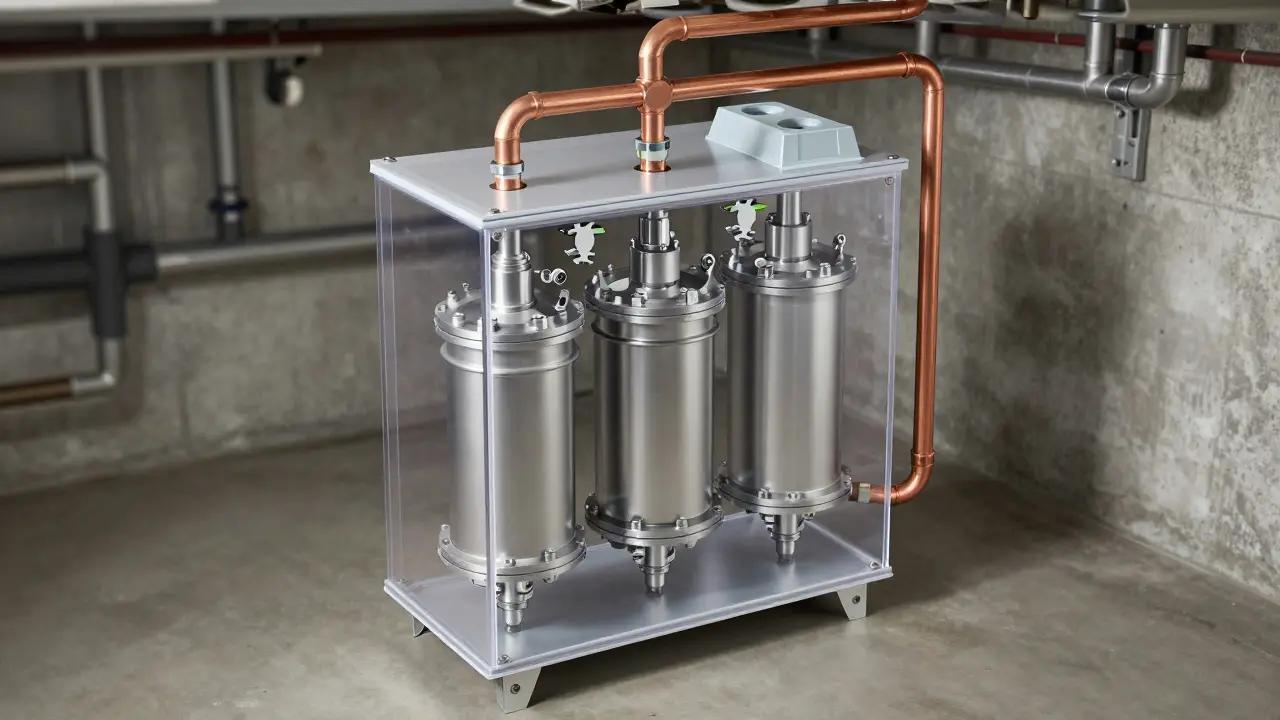

Das Herzstück der Trennung ist der Systemtrenner. Dieser arbeitet nach dem sogenannten Dreikammersystem. Stellen Sie sich drei hintereinander geschaltete Kammern vor, die durch Rückschlagventile getrennt sind. Das Wasser fließt vom Trinkwasseranschluss in die erste Kammer, dann in die mittlere Kammer und schließlich weiter zur Heizungsfülleinrichtung.
Die Magie passiert in der mittleren Kammer. Hier herrscht ein Überdruck gegenüber der Umgebungsluft. Sollte eines der Rückschlagventile versagen oder ein Leck entstehen, entleert sich diese mittlere Kammer sofort an die Luft. Dadurch entsteht ein Luftspalt, der verhindert, dass Wasser aus der Heizung rückwärts in die Trinkwasserseite fließen kann. Es gibt verschiedene Klassen von Systemtrennern, von AA bis DD, je nachdem, wie hoch das Risiko einer Kontamination ist.
| Klasse | Aufbau | Anwendungsbereich | Risiko-Niveau |
|---|---|---|---|
| AA | Zwei Rückschlagventile mit Luftspalt dazwischen | Heizungsfüllanlagen, Kühlkreisläufe mit Chemikalien | Hoch (Toxizität) |
| AB | Zwei Rückschlagventile, keine Entlüftung der Mittelkammer | Waschanlagen, Spülbecken mit hoher Verschmutzung | Mittel (Hygiene) |
| AC | Ein Rückschlagventil mit Entlüftung | Waschmaschinen, Geschirrspüler | Niedrig (Mechanisch) |
| AD | Kein Rückschlagventil, nur mechanische Trennung | Badewannen, Duschen (Überlaufschutz) | Sehr Niedrig |
Für die Füllung von Heizungsanlagen ist fast immer die Klasse AA vorgeschrieben. Diese bietet den höchsten Schutz, da sie zwei unabhängige Sicherungen enthält und die Mittelkammer aktiv entlüftet.
Planungsregeln nach DVGW W 551
Selbst der beste Systemtrenner nützt nichts, wenn er falsch eingebaut wird. Die Planung folgt strengen Regeln, die im Arbeitsblatt DVGW W 551 ist eine technische Richtlinie, die die Anforderungen an die Anschlussleitungen von Systemtrennern festlegt definiert sind. Die wichtigste Regel lautet: Die Anschlussleitung zwischen dem Systemtrenner und der eigentlichen Heizungsfülleinrichtung muss so kurz wie möglich sein.
Warum? Weil stehendes Wasser in langen Rohren Bakterienbrutstätten werden kann. Wenn das Wasser in dieser kurzen Leitung stagniert, kann es sich erwärmen und Keime bilden. Diese könnten dann theoretisch gegen den Druck an den Ventilen hindurchdringen. Daher gilt:
- Maximale Länge der Anschlussleitung: 2 Meter.
- Maximales Volumen der Leitung: 0,5 Liter.
Diese engen Grenzen bedeuten, dass Sie den Systemtrenner nicht irgendwo im Keller verstecken können, sondern ihn möglichst nah an der Stelle platzieren müssen, an der das Wasser in die Heizung eingespeist wird. Zudem muss die Rohrleitung temperaturbeständig sein. Da Heizungswasser heiß werden kann, müssen die Materialien eine Belastbarkeit von mindestens 95°C aushalten, ohne weich zu werden oder chemische Substanzen abzugeben.
Die richtige Baugruppe für die Heizungsfüllung

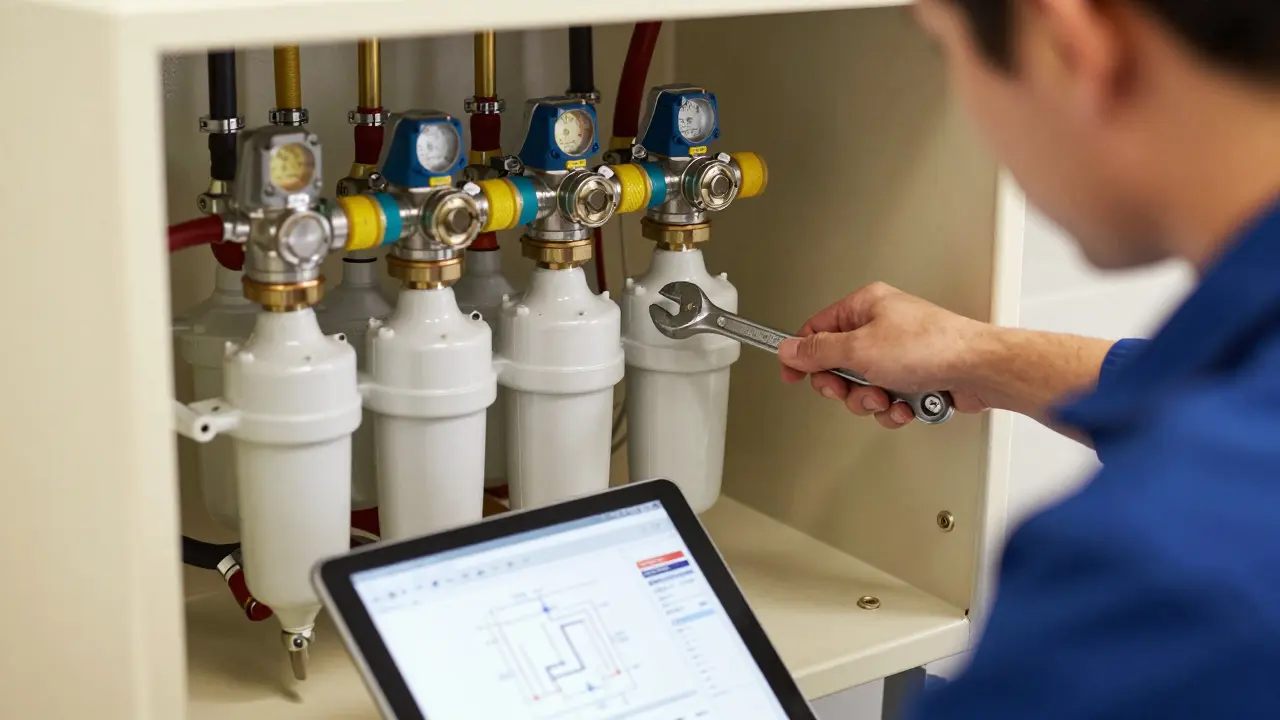

Eine moderne Heizungsfülleinrichtung besteht selten nur aus dem Systemtrenner allein. Sie ist meist eine kompakte Baugruppe, die mehrere Komponenten in Reihe schaltet. Typischerweise sieht diese Kette so aus:
- Systemtrenner (Klasse AA): Zwingend erforderlich als erste Komponente nach dem Trinkwasseranschluss.
- Druckminderer (optional): Schützt die Heizung vor zu hohem Druck aus dem Netz.
- Wasserzähler (optional): Erfasst, wie viel Wasser nachgefüllt wird (hilft bei der Leckage-Erkennung).
- Filter und Behandlungseinrichtung: Entfernt grobe Partikel und dosiert ggf. Korrosionsschutzmittel.
Wenn Sie in Ihrer Heizung Korrosionsschutzmittel verwenden, was bei den meisten modernen Niedertemperaturheizungen Standard ist, erhöht sich das Risiko. Hier müssen Sie sicherstellen, dass der gewählte Systemtrenner auch für diese spezifische chemische Belastung ausgelegt ist. Einige Hersteller bieten spezielle Varianten an, die widerstandsfähiger gegen aggressive Medien sind. Lassen Sie sich hier unbedingt von einem Fachplaner beraten, da eine falsche Auswahl die Garantie ungültig machen kann.
Häufige Fehler bei der Installation
In der Praxis scheitert es oft am Detail. Laut Berichten von SHK-Handwerkern sind 37% aller Nachrüstungen auf Planungsfehler zurückzuführen. Die häufigsten Probleme sind:
- Falsche Montagehöhe: Systemtrenner haben oft eine Mindestentfernung zum Boden oder zur Decke, damit die Entlüftung der Mittelkammer korrekt funktioniert. Wird dies ignoriert, kann die Sicherheitsfunktion versagen.
- Zu lange Anschlussleitungen: Viele Installateure ignorieren die 2-Meter-Regel, weil es einfacher ist, das Rohr über eine längere Strecke zu legen. Das führt zu Hygienerisiken und möglichen Abnahmen durch das Gesundheitsamt.
- Verschleiß der Dichtungen: Gummidichtungen altern. Ein Meister berichtete kürzlich von einem Fall, bei dem nach 10 Jahren die Dichtungen porös waren. Glücklicherweise hatte die mechanische Sicherheit weiterhin funktioniert, aber es zeigt: Wartung ist wichtig.
Positive Beispiele kommen von Herstellern wie Oventrop mit ihrem „Separett“-System. Nutzer berichten, dass diese Geräte bei korrekter Installation nahezu wartungsfrei sind und keine Nachteile im Betrieb zeigen. Der Schlüssel liegt in der präzisen Planung von Anfang an.
Software-Unterstützung für die Planung
Die manuelle Berechnung von Rohrnetzen und Durchflussmengen ist fehleranfällig. Deshalb nutzen professionelle Ingenieurbüros Softwarelösungen wie ZVPLAN ist eine Planungssoftware für Trinkwasserinstallationen, die hydraulische Berechnungen automatisiert oder OVplan von Oventrop. Diese Tools helfen dabei, den Spitzendurchfluss basierend auf der Gebäudegröße (z.B. ein 6-Familien-Haus) und den angeschlossenen Armaturen zu berechnen.
Die Software berücksichtigt auch die Zirkulation. Wichtig zu wissen: Bereiche mit einem Rohrinhalt unter 3 Litern müssen nicht zwangsläufig zirkuliert werden, solange die Ausflusszeiten eingehalten werden. Für die Heizungsfüllung berechnet die Software zudem die nötige Pumpenförderhöhe und stellt sicher, dass der Systemtrenner korrekt dimensioniert ist. Eine solche Planung dauert für ein Einfamilienhaus oft weniger als eine halbe Stunde, spart aber spätere kostspielige Umbauten.
Kosten und Zeitrahmen
Wie teuer ist die Umsetzung? Für ein typisches Einfamilienhaus liegen die Kosten für Material und Arbeit bei der Installation eines Systemtrenners inklusive der notwendigen Rohrverbindungen zwischen 350 und 650 Euro. Dies basiert auf aktuellen SHK-Preislisten von 2023. Die eigentliche Montage durch einen Fachbetrieb dauert etwa 2 bis 4 Stunden.
Wenn Sie bereits eine alte Anlage ohne Systemtrenner haben und diese nachrüsten müssen, steigen die Kosten, da oft zusätzliche Leitungsverlegungen nötig sind. Beachten Sie, dass die Investition sich lohnt: Eine Kontamination des Trinkwassers kann zu massiven Haftungsproblemen und Gesundheitsrisiken führen. Außerdem fordern Banken und Versicherungen zunehmend Nachweise über eine ordnungsgemäße Installation.
Zukunftstrends: Digitalisierung und Sensorik
Die Welt der Sanitärtechnik wandelt sich rasant. Immer mehr Planungsbüros setzen auf BIM (Building Information Modeling), um Konflikte zwischen Heizung, Sanitär und Elektro frühzeitig zu erkennen. Der DVGW arbeitet an neuen Richtlinien zur digitalen Planung, die voraussichtlich bald veröffentlicht werden.
Ein spannender Trend ist die Integration von Sensorik in Systemtrenner. Experten prognostizieren, dass zukünftige Modelle nicht nur mechanisch trennen, sondern auch digital melden, ob die Trennung intakt ist. Diese Daten könnten direkt in die Gebäudeverwaltung integriert werden, sodass Sie auf Ihrem Smartphone sehen, ob alles in Ordnung ist. Mit der neuen EU-Richtlinie zur Wasserqualität, die ab 2026 vollständig umgesetzt sein muss, wird diese lückenlose Dokumentation noch wichtiger.
Brauche ich einen Systemtrenner für meine alte Heizung?
Ja, absolut. Seit der Novellierung der Trinkwasserverordnung ist die Systemtrennung für alle Anlagen, die mit chemisch behandeltem Wasser betrieben werden, verpflichtend. Auch bei Renovierungen älterer Gebäude muss eine bestehende direkte Verbindung durch einen Systemtrenner ersetzt werden.
Welche Klasse von Systemtrenner benötige ich?
Für die Füllung von Heizungsanlagen ist in der Regel die Klasse AA vorgeschrieben. Diese bietet den höchsten Schutz durch zwei hintereinander geschaltete Rückschlagventile und eine entlüftete Mittelkammer.
Wie lang darf die Leitung nach dem Systemtrenner sein?
Laut DVGW W 551 darf die Anschlussleitung maximal 2 Meter lang sein und ein Volumen von 0,5 Litern nicht überschreiten. Dies minimiert das Risiko von Bakterienwachstum im stehenden Wasser.
Wer darf die Systemtrennung planen und installieren?
Nur zertifizierte SHK-Fachbetriebe (Sanitär-, Heizungs- und Klimatechnik) dürfen diese Arbeiten durchführen. Die Planung sollte idealerweise von einem Ingenieur oder einem spezialisierten Planer übernommen werden, um Normenkonformität zu gewährleisten.
Muss ich den Systemtrenner warten?
Ja. Obwohl moderne Geräte sehr robust sind, sollten Dichtungen und Ventile regelmäßig überprüft werden. Ein Fachbetrieb kann im Rahmen der jährlichen Heizungswartung auch den Zustand des Systemtrenners begutachten.
